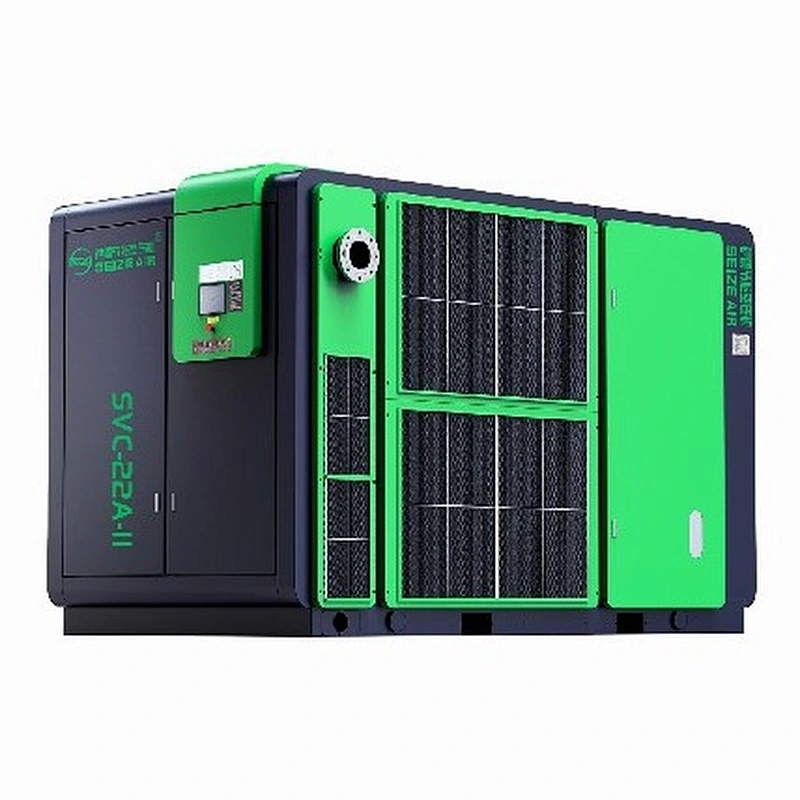

Two-Stage Extremely-sav

Model NO.: Two-Stage Extremely-sav

Quantity:

Product Description

37kw air compressor Product parameter table

表格名称			ScrewAir compressor 37kw
机型Machine Model	最大排气压力 Max Working Pressure		SVC-15AⅡ	SVC-18AⅡ	SVC-22AⅡ		SVC-30AⅡ		SVC-37AⅡ			SVC-45AⅡ			SVC-55A/WⅡ			SVC-75A/WⅡ			SVC-90A/WⅡ			SVC-110A/WⅡ		SVC-120A/WⅡ			SVC-132A/WⅡ		SVC-150A/WⅡ		SVC-160A/WⅡ		SVC-185A/WⅡ		SVC-200A/WII			SVC-220A/WII				SVC-250A/WII			SVC-280A/WII			SVC-300A/WII			SVC-330A/WII

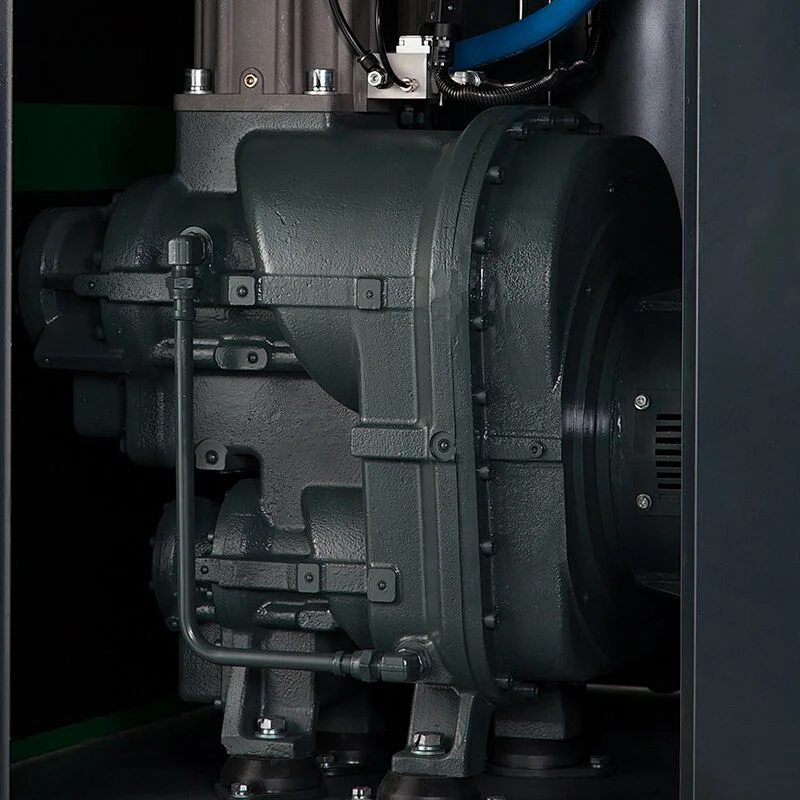

压缩机 Compressor	排气量/AIR Delivery（m³/min）	4.5kgf/cm2	1.0~3.9	1.2~4.8	1.6~6.4		2.1~8.8		2.6~10.3			3.3~13.1			3.9~15.5			4.2~20.7			6.4~25.6			7.7~30.0		8.8~35.0			9.6~38.3		10.5~42.0		11.0~44.0		12.7~50.0		13.7-55.0			15.3-61.0				16.3-65.0			19.2-76.9			20.6-82.5			21.3-85.5
		5.5kgf/cm2	0.9~3.5	1.1~4.3	1.5~6.1		1.9~7.7		2.4~9.5			2.9~11.5			3.4~14.5			4.8~19.0			5.9~23.6			7.2~28.2		7.9~30.0			8.8~35.0		9.6~38.3		10.5~42.0		11.5~46.0		12.5-50.0			13.7-55.0				15.3-61.0			17.8-71.0			19.2-76.8			20.6-82.4
		6.5kgf/cm2	0.8~3.2	1.0~4.0	1.2~4.8		1.8~7.0		2.2~8.7			2.4~10.5			3.2~13.3			4.5~17.5(+)			5.6~21.5			6.7~26.6		7.2~28.2			7.8~33.0		8.8~35.0		9.6~38.3		11.0~44.0		11.5-46.0			12.7-51.0				15.0-60.0			16.2-65.0			17.7-70.9			19.2-76.7
		7.5kgf/cm2	0.7~3.0	0.9~3.8	1.1~4.5		1.6~6.8		1.9~7.5			2.3~10.0			3.0~13.1			4.2~16.6(+)			5.3~20.8			6.1~24.5		6.5~26.0			7.2~30.0		8.1~33.0		8.8~35.0		10.7~42.0		11.0-44.0			12.4-49.6				13.8-55.3			15.1-60.5			16.2-65.0			17.7-70.7
		8.5kgf/cm2	0.7~2.9	0.8~3.4	1.1~4.3		1.5~6.2		1.8~7.4			2.2~8.6			2.8~12.3			3.8~15.6(+)			4.9~20.0			5.8~23.5		6.1~24.8			6.9~28.0		7.4~30.0		8.1~33.0		10.3~40.0		10.5-42.0			11.5-46.0				13.3-51.0			14.1-56.5			15.0-60.3			16.2-65.0
		10.5kgf/cm2	0.6~2.4	0.7~2.9	0.8~3.4		1.2~4.7		1.5~6.0			1.9~7.5			2.3~10.1			3.4~13.6			4.1~16.3			5.1~20.1		5.6~22.9			6.1~24.1		6.5~28.0		7.7~30.0		8.8~35.5		9.7-38.6			10.3-41.2				11.7-46.0			12.8-51.0			14.1-56.5			15.0-60.2
		12.5kgf/cm2	0.5~2.0	0.7~2.7	0.7~2.9		1.1~4.3		1.4~5.6			1.6~6.4			2.3~9.0			2.9~11.5			3.9~15.3			4.4~17.3		4.7~19.2			5.4~21.3		6.1~24.3		6.5~26.3		7.5~32.4		8.2-33.0			9.5-38.1				10.3-41.2			11.6-46.0			12.8-51.5			14.1-56.5
	空气出口温度 Outlet Temperature (℃)		环境温度+15℃
	空气出口管径 Outlet Pipe Diameter (inch)		1 1/2	1 1/2	2	1 1/2	2	1 1/2	2	2		2 1/2	2	2	2 1/2	2		DN80	DN65	2 1/2	DN100	DN80	DN65	DN100	DN80	DN125	DN100	DN80	DN125	DN100	DN125	DN100	DN125	DN100	DN125	DN125	DN150	DN125	DN125	DN150	DN150	DN125	DN125	DN150	DN150	DN125	DN200	DN150	DN150	DN200	DN150	DN150	DN200	DN200
	传动方式Transmission method		直联（ Driven）
	润滑油量Lubricant Requirement (L)		24	24	50	24	50	24	50	50		70	50	50	70	50		100	70	70	120	100	70	120	100	150	120	100	150	120	150	120	150	120	180	150	200	180	150	200	180	180	150	200	180	180	200	200	180	200	200	180	200	200
	排气量控制方式Ventilation method		25-100%自动控制，恒压输出/25-100% automatical control,constant pressure output
	气体含油量oil content (ppm)		≤3
	振动Concuss (mm/s)		≤7
	最高工作环境温度 Max Working Ambient Temperature (℃)		52℃

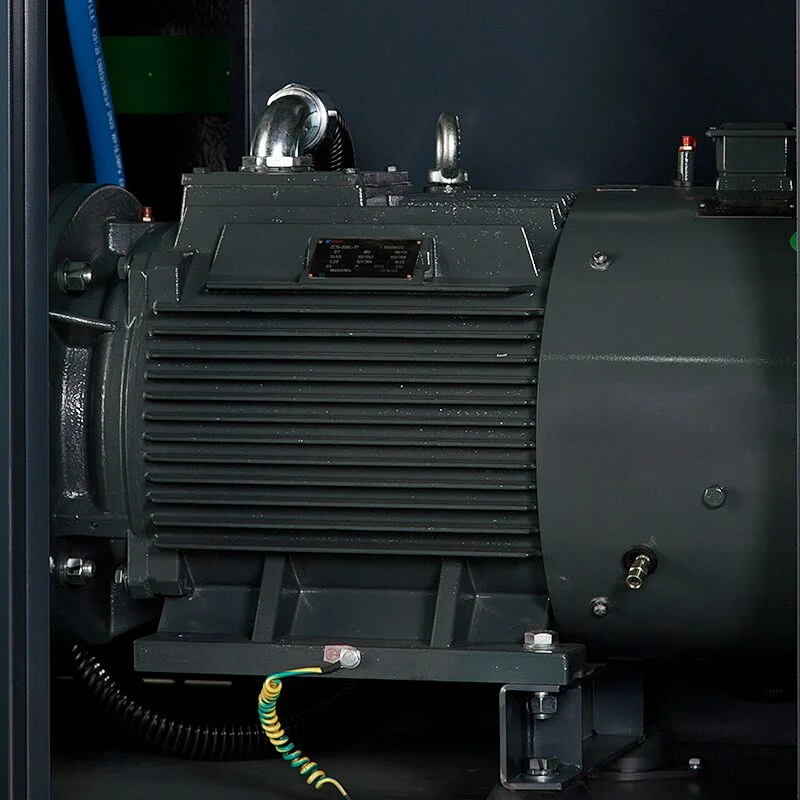

电动机Electric Motor	功率Power (kW)		15	18.5	22		30		37			45			55			75			90			110		120			132		150		160		185		200			220				250			280			300			330

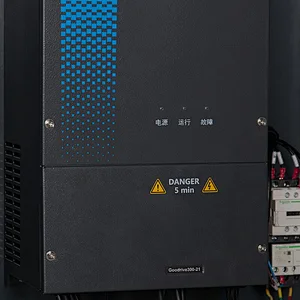

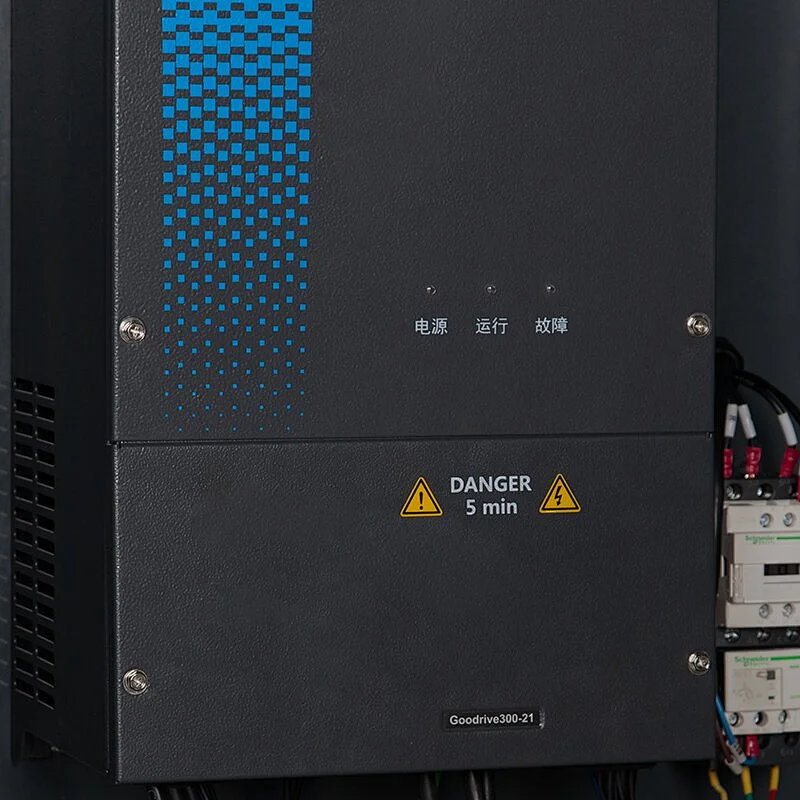

	起动方式Starting method		变频启动
	电压 Voltage		380V/440V/660V
	防护等级Protection Level		IP55
冷却系统cooler	冷却方式Cooling Type		风冷或水冷（Air-cooling or water cooling）
	控制方式Control method		变频恒温控制
	风扇功率 Fan Power（KW）		0.75	0.75	1.3/0.75		1.3/0.75		1.3/1.3			2.2/1.3/1.3			2.2/2.2			4/2.2/2.2			4/4/2.2			4/4		4/5.5/4			4/5.5		5.5/5.5		5.5/5.5		7.5/5.5		11/7.5/7.5			11/11/7.5/7.5				11/11/7.5			15/11/11			15/15/11			15/15
	冷却风量 Cooling Air Volume(m³/min）/冷却水量Cooling water(t/h)		100	110	120		140		160			180			250/9.5			280/12.8			340/15.5			380/18.8		390/20.6			410/22.8		500/25.8		540/27.5		740/31.8		780/34.3			800/37.8				840/43.0			860/48.1			880/50			880/50
安全保护装置Safety Indicating Device			安全阀/safety valve 排气高温/exhaust high temperature protection 排气高压/exhaust high pressure protection 过电流/over current protection 欠相/less phase protection 逆相/reversed phase protection
保养指示			空气过滤器/Air filter 油过滤器/oil filter 油气分离器/oil-gas separator 换油/lubricated oil
微电脑控制			数字温度/digital temperature 压力显示控制/pressure display controller 全自动运转/fully automatic operation 停机控制多机连锁控制（选配)/stop controller muti-machine interconnection controller(optional) 中央监控扩充功能（选配）/central monitoring extension function(optional)
噪音Noise（db）			65	65	65		68		68			68			70			70			73			73		73			73		78		78		78		80			80				82			82			85			85
A机组重量Weight (kg)			1000	1100	1300	1100	1350	1150	1650		1450	2300	2000	1650	2400		2100	3500	2650	2500	4000	3700	3100	4300	3800	5000	4300	4000	5100	4400	5800	4700	6100	4800	7200	6500	8000	7300	6600	8200	7800	7500	6800	8300	8100	7600	9000	8500	8300	9400	8800	8500	9800	9200
A代表风冷，Air-cooling	外形尺寸External Dimension	长Length (mm)	1500	1500	1650	1500	1650	1500	1800		1650	2100	1800	1650	2100		1800	2740	2180	2100	2840	2740	2180	2840	2740	2970	2840	2740	2970	2840	3300	2840	3300	2840	3650	3300	3800	3650	3550	3800	3800	3650	3550	3800	3800	3650	4300	3800	3800	4300	3800	3800	4300	4000
		宽Width (mm)	900	900	1050	900	1050	900	1150		1050	1360	1150	1050	1360		1150	1740	1680	1360	1850	1740	1680	1850	1740	1920	1850	1740	1920	1850	1950	1850	1950	1850	2250	1950	2400	2250	2250	2400	2150	2250	2250	2400	2150	2250	2400	2400	2150	2400	2400	2150	2400	2400
		高Height (mm)	1270	1270	1400	1270	1400	1270	1400		1400	1680	1400	1400	1680		1400	1820	1690	1680	1950	1820	1690	1950	1820	2060	1950	1820	2060	1950	2150	1950	2150	1950	2300	2150	2400	2300	2300	2400	2400	2300	2300	2400	2400	2300	2600	2400	2400	2600	2400	2400	2600	2400

W机组重量Weight (kg)			——	——	——	——	——	——	——	——	——	——	——	2300	2000	3200	2400	2400	3800	3300	2900	3600	3400	5000	3700	3500	5100	3800	5300	4100	5600	4200	6400	6000	8000	6500	6400	8200	8200	6600	6500	8300	8300	6800	9000	8600	8600	9400	9000	9000	10000	9500
W代表水冷，water cooling	外形尺寸External Dimension	长Length (mm)	1500	1500	——	1500	——	1500	1800	——	2200	1800	——	2200	1800	2600	2200	2200	2850	2600	2200	2850	2600	3000	2850	2600	3000	2850	3000	2850	3000	2850	3500	3000	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3950	3500	3500	3950	3500	3500	4600	3760
		宽Width (mm)	1000	1000	——	1000	——	1000	1320	——	1400	1320	——	1400	1320	1600	1400	1400	1750	1600	1400	1750	1600	1900	1750	1600	1900	1750	1900	1750	1900	1750	2200	1900	2220	2200	2200	2220	2220	2200	2200	2220	2220	2200	2300	2220	2220	2300	2220	2220	2400	2300
		高Height (mm)	1260	1260	——	1260	——	1260	1370	——	1800	1370	——	1800	1370	1860	1800	1800	1860	1860	1800	1860	1860	2130	1860	1860	2130	1860	2130	1860	2130	1860	2440	2130	2400	2440	2440	2400	2400	2440	2440	2400	2400	2440	2650	2400	2400	2650	2400	2400	2650	2400
1.外形尺寸、出口管径、重量与数据颜色对应一致/The external dimension, outlet diameter and weight correspond to the color of the data
2.A代表风冷,W代表水冷（水冷尺寸以实际图纸为准）/A stands for air cooling, W stands for water cooling (water cooling dimensions are based on actual drawings)
3.技术参数会不经通知而变更,敬请谅解./Technical parameters will be changed without notice, please understand
4.其他压力机器的技术参数和外形尺寸以实物为准/ Other pressure machine’s technical parameter and the contour size take the physical object as standard
